Vloga industrijskega računalnika v vsaki povezavi
1. Zajemanje slik: na splošno gre za omrežno portno kamero in kamero USB. Višja kot sta hitrost vmesnika in pasovna širina, višja je zgornja meja zajetih slikovnih pik in okvirjev. (večina uporablja USB 3.0 in Intel čipe 1g, 2.5G in 10g)
2. Vizualna analiza: analizirajte posnete slike. Višja kot je slikovni piksli, več točk analize in večje je povpraševanje po GPU in grafični kartici. V istem primeru je višja učinkovitost grafične kartice, hitrejša je hitrost analize. (neodvisna grafična kartica se na splošno uporablja za opremo za zaznavanje visokih hitrosti)
3. Ločevanje sledi: na splošno se odkrite težave ločijo glede na različne atribute. Če je na primer hrana samo prazna in ni predmetov, jo filtrira močan veter. Na splošno serijska vrata pošiljajo signal za zapiranje stikala ali povezuje PLC za bolj zapletene operacije.
Primeri dejanske uporabe:

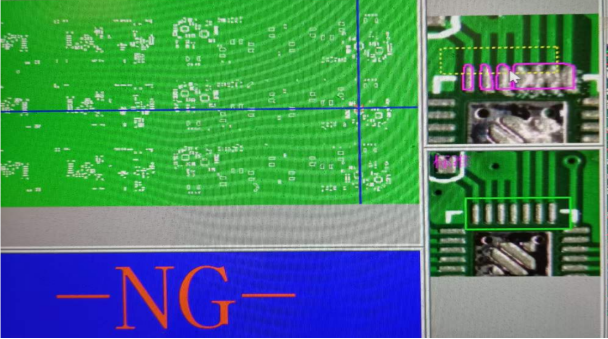

Zaznavanje učinka SMT pločevinke
Z analizo in primerjavo z nastavljeno sliko se določi, da bo vezje z učinkom nalaganja pločevinke, ki ni v skladu s standardom, imelo ng napako. V tem koraku ga bo robotska roka samodejno vzela ali pa bo v naslednjem koraku pritekala do servisne poste, za to pa bo poskrbelo osebje za popravilo. V primeru nizke avtomatizacije bo nekdo odprl pokrov in vzel PCB ploščo, nato pa pritisnite začnite s proizvodnjo.
Zaznavanje aplikacije za osvetlitev ozadja:
Ozadje filma mobilnega telefona prilepi manipulator skozi omrežna vrata ali USB, da ujame pravi objekt, nato pa se izvede analiza. Po potrditvi, da so položaji materiala pravilni, se vnese naslednji korak kombinacije, nato pa kamera ujame film, da zagotovi, da je pasta skladna in se izteče v naslednji korak;
Ti so razmeroma zapleteni, število bralnih okvirjev slik ni veliko, zahtevana zmogljivost grafične obdelave pa ni velika. V bistvu, večina strojnih vmesnikov lahko izpolnjuje standarde.
Oprema za preskušanje sestavnih delov:
Ta vrsta zaznavanja je hitra. Na desetke ali celo na stotine kosov zaznamo vsako sekundo. Število prebratih pik ni veliko, število okvirjev je zelo visoko, in ni izgube okvirja. Za to vrsto odkrivanja so potrebni razmeroma visoki omrežni vmesniki. Na splošno se uporabljajo intel gigabitne omrežne kartice. Vendar pa so z izboljšanjem hitrosti opreme višje tudi zahteve za zajem slike in obdelave slik omrežnega vmesnika. Potem moramo biti v skladu s trgom in nadgradnjo.
